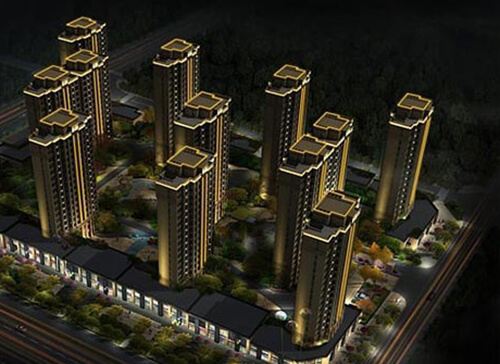

BIM建模是建設智慧園區的一項重要技術，它貫穿園區的規劃到施工建設，再到運營維護的全過程。下面，一起來看下智慧園區BIM建模的要點：
一、建筑的建模要點
建筑的結構主體定位需準確：這是整個建筑的基礎支撐，直接關系到園區建筑的穩定性與安全性。
明確外墻材質：在模型中真實反映建筑的外觀特征，為后續設計和施工提供直觀參考。
準確標注墻體構造層次：標明所用材料名稱及相關具體技術要求，有助于施工人員了解建筑構造特點，確保施工質量。
壁柱尺寸等細節：若圖紙涉及則需清晰標記，這些構件在建筑結構中起著重要支撐作用。
建筑構件的尺寸和做法需精確建模：如門、窗、中庭、天窗的位置和尺寸，雨篷、臺階等的形狀和尺寸，散水、明溝等的布局，花臺的裝飾，雨水管等的走向。這些構件共同構成完整的建筑模型，為智慧園區的規劃、設計、施工和運營提供詳細信息基礎。
二、結構的建模要點
結構建模的首要任務是確保結構模型與圖紙完全相符。當管道穿越墻體和樓板時，設計人員需提供詳盡的配筋圖，而預留孔和節點的設置由BIM負責。正確構建結構的BIM模型，包括基礎梁、設備基礎、基礎板、柱、板邊、立面、吊裝板、梁、板孔、墻孔、結構節點、樓梯等。
對于異形截面構件、鋼筋混凝土構件、鋼管混凝土構件也需進行建模，以全面反映結構的復雜性。要準確表達變形縫的位置、尺寸及做法，注重沉降縫及施工后澆帶的細節呈現，這些都是保障結構穩定性和安全性的關鍵因素。在智慧園區建設中，結構專業建模為整個項目提供堅實支撐，確保園區建筑能夠承受各類荷載和環境影響。
三、電氣的建模要求
建立強、弱電基礎橋、干線、匯流條等橋梁模型。變壓器、配電站需標明開關柜的形狀、尺寸、位置、數量、和型號。電纜應通過管道，管道性質應包括線路方向、線路號、形狀、通孔尺寸與位置。
主要配電線路布置圖應包括配電箱、控制箱的位置、數量、形狀、尺寸、型號，同時需注意平板橋、立交橋的位置、形狀、尺寸，其屬性應包含電路號、線路型號和規格、負載名稱等。
四、用水設施的建模要求
對于一些需要增加坡度的水管，務必依照圖紙要求構建坡度，確保水流暢通。系統內的每個閥門都需按照圖紙位置添加，有保溫層的管線也應建出保溫層。各系統的立管位置、管徑、標高以及注水點和排水點的位置都需要準確標注。地下室機房設備、管道及管件的位置、管徑及標高也需精確呈現。
五、暖通設施的建模要求
要求名稱統一，影響管道集成的設備和末端必須符合圖紙要求，如風機盤管、通風口等。所有房間的散熱器位置和尺寸需準確標注，同時注意管道管徑及標高。管道的閥門、放氣口、調節閥、防火閥、消聲器等部件位置都要明確標明。標明各個設備的輪廓位置和編號，同時還需滿足設備加工和基礎尺寸的要求。
智慧園區BIM建模必須要嚴謹精確，按照要求一步步構建三維模型。只有這樣，才能順利地完成智慧園區的建設，使建成的園區符合人們的要求。
